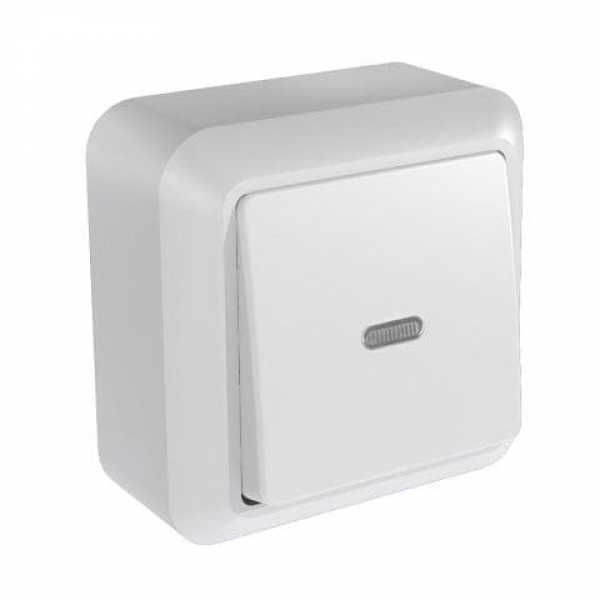

Электрический выключатель света, который используется в быту – это приспособление, необходимое для отключения или подключения потребителей энергии. Такими потребителями выступают светильники, люстры, бра. Есть одноклавишные выключатели¸ двухклавишные и трехклавишные. Так, одноклавишный прибор позволяет осуществлять работу только с одной группой светильников, а двухклавишный, соответственно, с двумя. Состоит он из механизма крепления (он представлен двумя металлическими лапками), рабочего механизма (привода кнопки), а также пластиковой клавиши и декоративной рамки. Устройство дополнительно может еще оборудоваться светодиодом, то есть подсветкой. Она помогает найти выключатель, если в комнате темно.

Также следует знать, что в быту сегодня применяются встраиваемые и накладные выключатели. Так, накладные используются для монтажа на кирпичных или же деревянных стенах, с открытой проводкой. Они крепятся на поверхности двумя шурупами. А вот встраиваемые выключатели нужно устанавливать внутрь монтажной коробки, которая находится в стене. Предназначены такие выключатели только для скрытой проводки. Цены на электрооборудование смотрите здесь. Для подключения одноклавишного выключателя нужны специальные инструменты: соединители, отвертки, нож, плоскогубцы (фото 1).

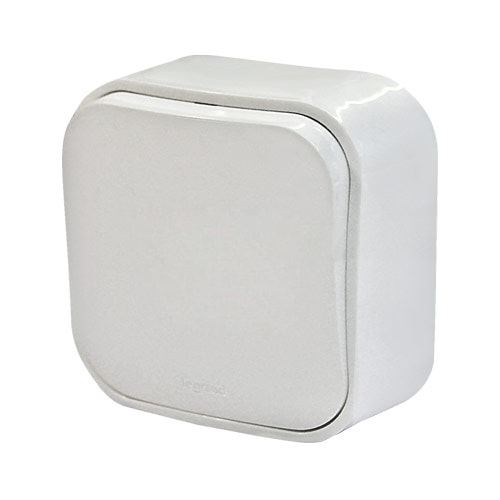

Как подключить выключатель с одной клавишей от розетки? - фото 1
Перед началом работ обязательно нужно отключить электричество. В новых домах это делается с помощью выключателя нагрузки или вводного 2-х полюсного автомата, а в старых домах – пакетного размыкателя. После обесточивания, нужно еще раз проверить, есть ли в розетках электричество. Делается это фазоуказателем – специальным электрическим индикатором. При подключении нужна будет схема разводки проводов. То есть вы должны знать, как от распределительной коробки проложены до вашего выключателя провода (фото 2).

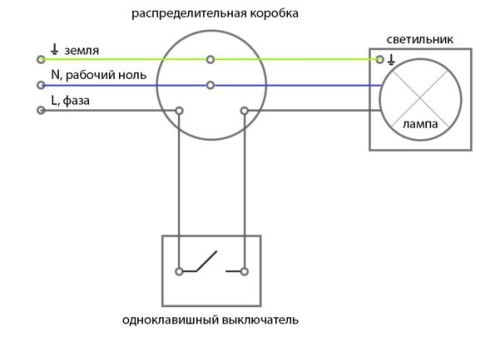

Как подключить выключатель с одной клавишей от розетки? - фото 2
Также перед подключением нужно разобраться с цветовой маркировкой проводов. После этого проводится демонтаж старого выключателя. Отверткой необходимо поддеть крышку из пластика и открутить крепление рамки. Если модель накладная, то разобрать корпус устройства. Далее берется отвертка, и откручиваются два винта, которые фиксируют лапки. Их аккуратно нужно опустить. Тогда устройство легко выйдет из монтажной коробки. Теперь можно отсоединять провода, идущие от него. Чаще всего они крепятся винтами. Их ослабляем и тянем провод (фото 3).

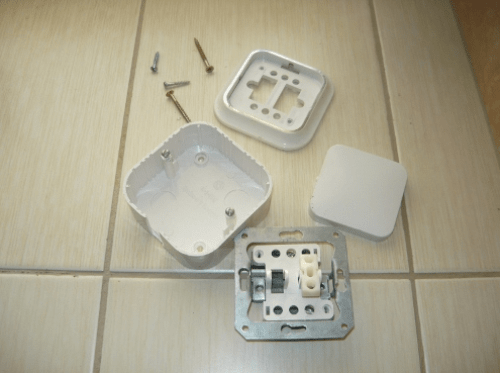

Как подключить выключатель с одной клавишей от розетки? - фото 3
Отсоединив выключатель нужно проверить, какой провод размыкался выключателем. Нужно включить электричество и к каждому коснутся фазоуказателем. Если разводка была выполнена правильно, загорится провод, который идет от коробки распределительной. Но если нет контакта ни с одним проводником, то замыкалась нулевая жила. Тогда разводку придется переделывать. С «нуля» фазу вывести на выключатель просто. Нужно вскрыть коробку и определить, где подходят провода от двухполюсного автомата  или нагрузочного размыкателя. Среди проводов найти фазу и перераспределить жилы. Теперь остается подключить одноклавишный выключатель. Для этого нужно подготовить монтажное место. Заменить подрозетник или монтажную коробку (фото 4).
Как подключить выключатель с одной клавишей от розетки? - фото 4
Коробка вставляется в отверстие, а подрозетник крепится шурупами или дюбелями на стену. После подготовки монтажного места, можно подключать одноклавишный выключатель. Он имеет всего 2 контактных зажима. Защищающие провода фиксируются всегда болтами. От изоляции жилы должны быть зачищены на 5 или 8 миллиметров. Оголенные концы вставляются в специальные зажимы. Их фиксируют болтами. После этого можно включать электричество (фото 5).

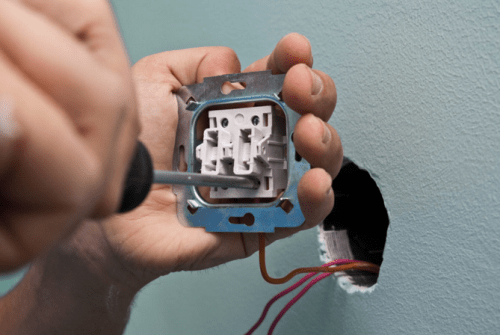

Как подключить выключатель с одной клавишей от розетки? - фото 5
